یک کارخانه تولیدی در شمال چین نیاز داشت تا دسترسی عابر پیاده محیطی خود را در برابر نفوذ، بالا رفتن و عبور همراه قفل کند - بدون اینکه نگهبانی در هر دروازه مستقر کند. این کارخانه نصب کرد گردانهای تمام قد نیمه اتوماتیک را در ورودی اصلی کارکنان و راهروی کارگاه محدود خود. سالها پس از بهرهبرداری، این واحدها به طور مداوم و بدون هیچ گونه خرابی ثبت شده کار میکنند.
پیشینه مشتری
مکان: شمال چین - زمستانهای سرد، گرد و غبار، نوسانات شدید دمای فصلی
بخش: کارخانه تولیدی / صنعتی
نقاط دسترسی: ورودی اصلی کارکنان و راهروی کارگاه محدود
الزامات امنیتی: ضد بالا رفتن، کنترل عابر پیاده با امنیت بالا، ضد عبور همراه سختگیرانه
الگوی عملیاتی: دو شیفت کاری در روز، به علاوه ترافیک پیمانکاران و بازدیدکنندگان
مشکل امنیتی
این کارخانه در یک شهرک صنعتی باز قرار دارد که حصارکشی محیطی به تنهایی کافی نبود. سه ریسک باعث تعیین مشخصات شد:
بالا رفتن و پریدن. موانع کمربند یا سهپایه را میتوان در چند ثانیه از روی آنها رد شد؛ کارخانه به مانعی به اندازه کافی بلند نیاز داشت که بالا رفتن از آن غیرعملی باشد.
عبور همراه و سواری گرفتن. عبور دو نفر با یک کارت مجاز در زمان تعویض شیفت امری معمول بود - و برای حسابرس غیرقابل قبول بود.
چرخش معکوس. پس از ورود به روتور، بازوها را میتوان به عقب فشار داد تا نفر دوم از آن عبور کند.
راه حل ارائه شده و مشخصات فنی
پارامتر
مشخصات
مزیت امنیتی
نوع محصول
گردان تمام قد نیمه اتوماتیک
محفظه قفس تمام قد مانع بالا رفتن و پریدن میشود
ابعاد
L2400 × W1350 × H2200 میلیمتر
ارتفاع کلی 2200 میلیمتر هیچ دستگیره یا جای پایی برای مهاجم باقی نمیگذارد
پیکربندی روتور
روتور 120 درجه، سه بازو
یک نفر در هر چرخش 120 درجه - محفظه یک نفر را در یک زمان میپذیرد
عملکرد ضد چرخش معکوس
قفل ضد چرخش معکوس 60 درجه
بازوها را نمیتوان در حین عبور به عقب فشار داد؛ مسیر سواری گرفتن را حذف میکند
کنترل عبور همراه
منطق محفظه تک ورودی
هر کارت مجاز دقیقاً یک چرخش، یک نفر را تولید میکند
مکانیزم
مونتاژ حرکت گالوانیزه زرد
پوشش روی در برابر خوردگی و سایش در شرایط پر گرد و غبار مقاومت میکند
حالت عملیات
نیمه اتوماتیک (فشار دستی، بازگشت میرا شده)
بدون سایش موتور از چرخه مداوم؛ ایمن برای ترافیک شیفت با حجم بالا
سابقه خدمات
5-8 سال، بدون خرابی گزارش شده
تأیید شده توسط مشتری پس از عملیات میدانی چند ساله
چرا گردان تمام قد نیمه اتوماتیک انتخاب درستی بود
واحدهای تمام قد موتوری سریع هستند، اما موتور بخشی است که در دو شیفت کاری سنگین در روز بیشترین در معرض سایش قرار دارد و دروازه خراب در زمان تعویض شیفت یک بحران عملیاتی است. یک واحدنیمه اتوماتیکخطر را از بین میبرد: کاربر روتور را به جلو فشار میدهد و یک مکانیزم میرا شده آن را به جای خود بازمیگرداند. بدون چرخه موتور درایو صدها بار در روز، بدون کنترلکننده برای خرابی، و بدون قطع برق که میتواند کسی را در محفظه گیر بیندازد.
نحوه کارکرد طراحی ضد بالا رفتن و ضد عبور همراه
ضد بالا رفتن. در ارتفاع 2200 میلیمتر با پنلهای جانبی محصور و قفس به عرض 1350 میلیمتر، سازه هیچ نقطه چسبندگی ندارد. بازوهای روتور به خوبی بالاتر از ارتفاع کمر قرار دارند، بنابراین هیچکس نمیتواند از بالا اهرم کند یا بین بازوها و قاب سوراخ شود.
روتور 120 درجه، یک نفر در هر چرخش. روتور سه بازو، محفظه را به سه بخش 120 درجه تقسیم میکند. فشار دادن به جلو دقیقاً یک بخش را پیش میبرد - هندسه خود ورود تک نفره را، مستقل از نرمافزار، اجباری میکند.
قفل ضد چرخش معکوس 60 درجه. پس از اینکه روتور 60 درجه از حالت اولیه خود حرکت کرد، یک قفل مکانیکی درگیر میشود و بازوها را نمیتوان به عقب راند. یک نفر همراه که پشت سر دارنده کارت حرکت میکند، هیچ راهی برای عبور ندارد؛ نفر دوم از نظر فیزیکی حذف میشود.
دوام در آب و هوای شمال چین
زمستانهای زیر صفر، شن و ماسه بادی و گرد و غبار سنگین تابستانی برای سختافزارهای فضای باز سخت هستند. مکانیزم زرد گالوانیزه دقیقاً برای همین انتخاب شد: لایه روی قبل از فولاد پایه فدا میشود، بنابراین سطوح یاتاقان روتور و چرخدندههای قفلکننده عاری از زنگ و سایش باقی میمانند. با معماری نیمه اتوماتیک، تعداد قطعات در حال سایش کم است - بنابراین 5-8 سال عملکرد بدون خرابی بر روی مکانیزم اصلی.
نتایج و بازخورد مشتری
در ورودی اصلی، گردانهای تمام قد جدید، قانون یک کارت-یک نفر را در اوج تعویض شیفت بدون افزودن نیروی نگهبانی برقرار کردند. راهروی کارگاه اکنون واقعاً محدود شده است: هیچ مسیر بالارفتنی وجود ندارد و قفل ضد چرخش معکوس 60 درجه شکاف سواری گرفتن را که تیم حسابرسی به آن اشاره کرده بود، بست. گزارش نگهداری هیچ خرابی را در طول 5-8 سال خدمات نشان نمیدهد.
نتیجهگیری
این پروژه کارخانه شمال چین نشان میدهد که چراگردان تمام قدهمچنان راهحل مرجع در هر کجا که عملکرد واقعی ضد بالا رفتن و ضد عبور همراه مورد نیاز باشد، باقی میماند. یک محفظه 2200 میلیمتری، یک روتور تک نفره 120 درجه، یک قفل ضد چرخش معکوس 60 درجه و یک مکانیزم گالوانیزه مقاوم در برابر سایش به عنوان یک تضمین مکانیکی با هم کار میکنند، و عملیات نیمه اتوماتیک موتور را به طور کامل از معادله قابلیت اطمینان حذف میکند.
در یک دانشگاه دولتی در استان گوانگدونگ، چین، تیم مدیریت محوطه دانشگاه دروازه های ورودی پیر شده را در سه نقطه ی پیاده روی با ترافیک زیاد جایگزین کردند.لابی ساختمان آموزشی و منطقه خوابگاهچرخدانه های خنثی بدون برسمحوطه ي دانشگاه براي بيشتر از 20000 دانشجو و کارکنان جا داره و دروازه هاي قبلي به سادگی نتونستن اوج ساعت 7:40 تا 8:20 صبح رو جذب کنندانشگاه يه برنامه بدون برس انتخاب کرد، پیکربندی مانع فلپ با قیمت اقتصادی که سود قابل اندازه گیری از تولید را بدون تجاوز از بودجه سرمایه ارائه می دهد.
سابقه ی مشتری
مکان:استان گوانگدونگ، چین (آب و هوای مرطوب و شبه استوایی، حجم زیادی از پیاده ها)
بخش:تحصیلات عالی دانشگاه های دولتی
جمعیت خدمت شده:20،000+ دانش آموزان، استادان و کارکنان دانشگاه
نقاط دسترسی ارتقا یافته:ورودی کتابخانه، لابی ساختمان آموزشی، منطقه خوابگاه
مدارک دسترسی:یکپارچه سازی کارت هوشمند دانشگاه / کد QR / تشخیص چهره
چالش هایی که دانشگاه با آن مواجه شد
تعداد قطارها در ساعات شلوغدروازه های سوئیچ قدیمی به طور متوسط 15-18 نفر در دقیقه را مجاز می کردند؛ صف ها هر روز صبح 40-60 متر به میدان دانشگاه عقب می رفتند.
هزینه نگهداری بالاموتورهای مسواک زده نیاز به تعویض مکرر مسواک در آب و هوای مرطوب گوانگدونگ دارند که باعث ایجاد کار مکرر و زمان توقف می شود.
نگرانی های امنیتی.دانش آموزانی که با چترها، لپ تاپ ها و کوله پشتی ها راه می رفتند اغلب به بال های متحرک برخورد می کردند؛ واحدهای قدیمی هیچ محافظت موثر از بازگشت نداشتند.
نظم بودجهبه عنوان یک موسسه دولتی، دانشگاه نیاز به یک راه حل اقتصادی با هزینه کل مالکیت پایین در طول یک زندگی پنج ساله داشت.
پنجره نصب تنگکارها باید در طول تعطیلات تابستانی هشت هفته ای به پایان می رسید.
راه حل ارائه شده و مشخصات فنی
مدل انتخاب شده یک چرخ دنده ی یک خط بدون برس با بال های آکریلیک شفاف است که در زیر نشان داده شده است.
پارامتر
مشخصات
سود پروژه
ابعاد
L1500 × W280 × H990 میلی متر
پهنای کابینت کامپکت 280 میلی متر فضای راهرو را حفظ می کند در حالی که طول 1500 میلی متر دارای یک پرواز بال در طول کامل است
سیستم محرک
موتور DC بدون برس
بدون استفاده از برس کربن، کار بدون نگهداری، سر و صدا کمتر و عمر بسیار طولانی تر
صفحه کنترل
صفحه کنترل موتور بدون برس
بازخورد دقیق موقعیت، شتاب پذیری صاف، خود تشخیص در راه اندازی
بال های مانع
آکریلیک شفاف
دید کامل برای کارکنان امنیتی، ظاهر مدرن، مقاومت در برابر ضربه و آسان برای تمیز کردن
قدرت تولید
25-30 نفر در دقیقه
تقریباً 60٪ جریان اوج بالاتر از دروازه های جایگزین شده
حفاظت از برخورد
ضد تصادف مکانیکی + مقاومت نیروی ضد تصادف (حمایت دوگانه)
بال ها در هنگام برخورد جذب و بازتاب می کنند؛ محدودیت های چرخش موتور قبل از وقوع آسیب یا آسیب
موقعیت گذاری
پیکربندی اقتصادی با حجم بالا
بهترین نسبت هزینه در هر خط در ارزیابی مناقصه
داده های عملکرد پس از تحویل
متریک
قبل از ارتقا
بعد از ارتقا
سرعت کنترل شده در هر خط
15-18 نفر/دقیقه
25-30 نفر/دقیقه
طول صف صبحگاهی
۴۰٫۶۰ متر
کمتر از ۱۰ متر
نگهداری برس موتور
هر شش ماه
هیچ موردی لازم نیست (بدون برس)
حوادث برخورد بال گزارش شده
هفتگی
گزارش صفر آسیب در ترم اول
مدت زمان نصب
️
در طول تعطیلات 8 هفته ای تابستان تکمیل شد
چگونه طراحی ضد برخورد دوگانه در عمل کار می کند
دو لایه مستقل از دانش آموزان در خط دروازه محافظت می کنند:
ضد برخورد مکانیکیبال آکریلیک بر روی یک کلاچ نصب شده است. هنگامی که یک دانش آموز بال را مسواک می زند یا به آن ضربه می زند، بال به جای متوقف شدن به طور فیزیکی راه می دهد و سپس به طور خودکار به موقعیت اصلی خود باز می گردد.هيچ ماشين ايستاده نيست، هيچ بال شکسته اي نداره
مقاومت نیروی ضد برخوردکنترل کننده بدون برس به طور مداوم جریان موتور را نظارت می کند. اگر مقاومت از آستانه تنظیم شده برای مثال یک فرد متکی به بال حرکت بلافاصله عقب می رود و آزاد می شودمحدود کردن نیروی اعمال شده به میزان بسیار پایین تر از سطحی که می تواند باعث آسیب شود.
برای یک محوطه دانشگاهی که دانش آموزان در کنار هم با چتر، کیسه و دوچرخه در همان زمان راه می روند، این ترکیب عامل تعیین کننده در نمره گذاری داوطلب بود.
چرا شکل بدون برس انتخاب شد
هوای مرطوب و نمک بار گوانگدونگ برای موتورهای مسواک زده بسیار سخت است: برس های کربن به سرعت فرسوده می شوند و کانتوترها خورد می شوند.دانشگاه بزرگترین واحد تعمیرات مکرر را از بودجه پنج ساله خود حذف کرددر کنار آن، درایو بدون برس خاموش تر حرکت می کند، نقطه مهمی برای ورودی کتابخانه است و در طول چرخه کامل بال، گشتاور ثابت تری را ارائه می دهد.که دقیقاً همان چیزی است که 25-30 نفر در دقیقه می خواهند.
نتایج و بازخورد مشتریان
در طول اولین ترم کامل عملیات، سه نقطه دسترسی ارتقا یافته با اوج صبح بدون یک صف واحد که فراتر از میدان ورودی گسترش می یابد، کار می کنند.امنيت محوطه دانشگاه گزارش داده که هيچ صدمه اي در اثر ضربه بالي نداشته، و تیم تاسیسات تایید کرد که نیازی به تعمیر و نگهداری موتور نیست. رهبر پروژه دانشگاه نتیجه را به سادگی خلاصه کرد: دروازه هااقتصادی، ماندگار و سریعبه طور دقیق سه اولویت تعیین شده در آغاز مناقصه.
نتیجه گیری
این پروژه دانشگاه گوانگدونگ نشان می دهد که یک تورنیستال خنثی بدون برس و موقعیت اقتصادی می تواند قابلیت اطمینان سطح شرکت را در بودجه مؤسسه دولتی ارائه دهد.ابعاد فشرده، بال های آکریلیک شفاف، خروجی تایید شده 25-30 نفر در دقیقه و لایه های مکانیکی و محافظت ضد برخورد مقاومت در برابر نیروی در کنار هم یک طرح قابل تکرار برای محوطه دانشگاه را تشکیل می دهند،پروژه های کنترل دسترسی به کارخانه ها و پارک های اداری در سراسر جهان.
لابی یک ساختمان اداری یکی از قابل مشاهده ترین و سریع ترین ورودی در هر ملک تجاری است.به اندازه کافی با برند ساختمان مطابقت داشته باشند، و ورود غير مجاز را در کنار هم نگه داريداین پرونده از طریق یک پروژه دسترسی به لابی که در اطراف دروازه های خنثی بدون برس ساخته شده است با تشخیص مادون قرمز 8 جفت و تشخیص صورت ترکیبی + دسترسی به کد QR.
پیشینه پروژه
این سایت لابی اصلی یک ساختمان اداری مدرن بود. مدیریت به یک راه حل کنترل عبور نیاز داشت که در یک فضای داخلی تمیز و معاصر در حالی که با ترافیک ساعت شلوغ برخورد می کند، ترکیب شود.الزامات اصلی روشن بودند:
ظاهر ظریف و کمال گرایانه ای که با طراحی لابی مطابقت دارد
عبور سریع و قابل اطمینان برای کارکنان در ساعات شلوغ
دو روش دسترسی: تشخیص چهره و کد QR
تشخیص دقیق ضد کلاهبرداری برای جلوگیری از ورود غیر مجاز
صدا کم و عمر طولانی برای کار روزانه مداوم

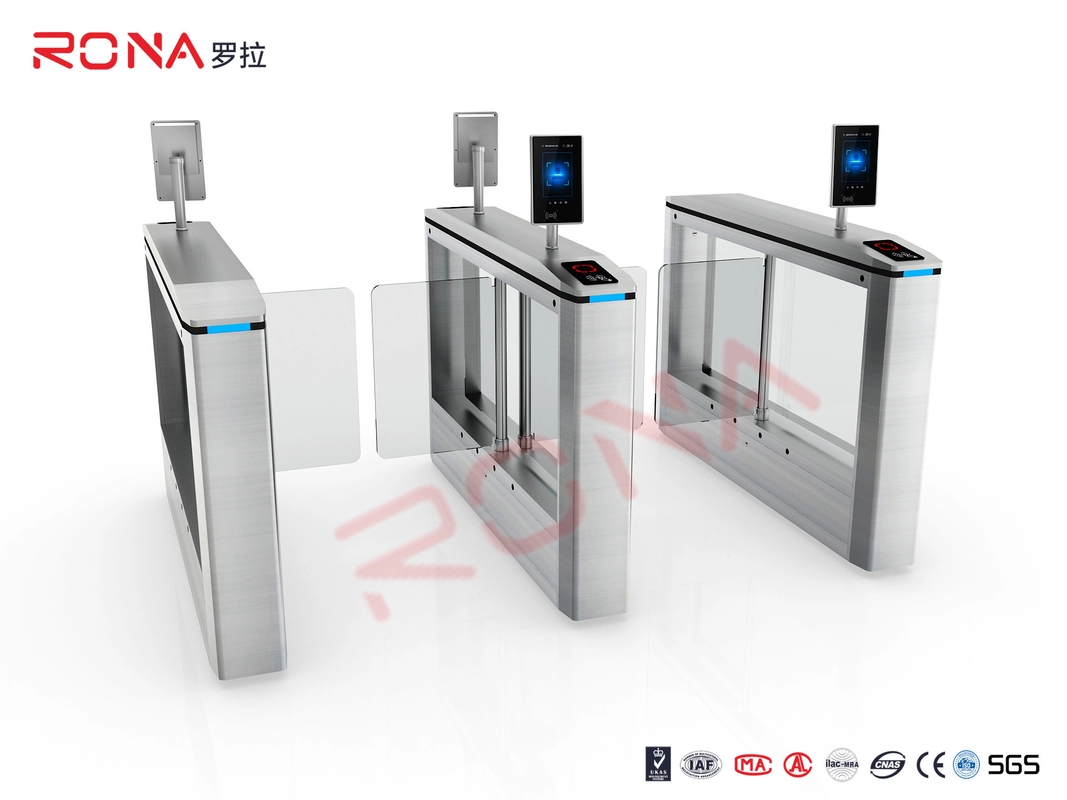

راه حل: درهای باز کننده بدون برس
پیکربندی انتخاب شده مجموعه ای از دروازه های خنثی بدون برس نصب شده در ورودی لابی بود.در حالی که موتور بدون برس مزایای واقعی را در لابی که تمام روز اجرا می شود به ارمغان می آورد: عملکرد صاف تر و آرام تر، سایش مکانیکی کمتر، بهره وری انرژی بیشتر و نگهداری کمتر در طول عمر محصول.کابينت ساده و رديف به طور کامل ساده، به نظر مي رسه که مشتري نياز داره
شناسایی مادون قرمز 8 جفت
هر خط با هشت جفت سنسور مادون قرمز مجهز شده است. یک آرایه مادون قرمز متراکم به طور چشمگیری دقت تشخیص را بهبود می بخشد:جهت حرکت رو دنبال ميکنه، و جلوگیری از عقب نشینی از یک عملکرد حیاتی ایمنی و امنیت در لابی دفتر که کارکنان و بازدید کنندگان در کنار هم عبور می کنند.اين حسگر چگونگي دروازه را سريع تر و امن تر مي کند، چون درها در وسط گذرگاه به یک کاربر قانونی بسته نمی شوند.
تشخیص چهره + دسترسی به کد QR
لایه دسترسی، ترمینال های تشخیص چهره را با خواننده های کد QR ترکیب کرده و به ساختمان دو روش ورود مکمل می دهد. کارکنان می توانند با تأیید چهره دست آزاد وارد شوند، در حالی که بازدیدکنندگان می توانند با استفاده از دستگاه های شناسایی چهره، به داخل ساختمان وارد شوند.,پیمانکاران و کارکنان موقت از کدهای QR که از طریق سیستم مدیریت بازدیدکنندگان صادر می شوند استفاده می کنند. این ترکیب تجربه را برای کاربران عادی راحت و برای مهمانان کنترل می کند.بدون اضافه کردن یک دروازه جداگانه یا یک نقطه کنترل دستی.
خلاصه پیکربندی محصول
ماده
مشخصات
نوع محصول
دروازه ی خنثی بدون برس
درخواست
لابی اصلی ساختمان اداری
تشخیص مادون قرمز
8 جفت در هر خط
روش های دسترسی
تشخیص چهره + کد QR
تمومش کن
طراحی ساده و زیبا
وظایف کلیدی
ضد تعارض، ضد تصادف، کار بی صدا
نتایج و مزایا
انتقال بدون مشکل در ساعات اوج با دسترسی صورت بدون دست
مدیریت انعطاف پذیر بازدیدکنندگان از طریق کد های QR
قابلیت قابل اطمینان ضد دم زدن به لطف حسگر مادون قرمز 8 جفت
موتورهای بدون برس خاموش و کم نگهداری که برای کار تمام روز مناسب هستند
یک ورودی تمیز و مدرن که تصویر برند ساختمان را تکمیل می کند
نتیجه گیری
برای لابی های ساختمان اداری، راه حل مناسب کنترل ورودی، ظاهر، سرعت، امنیت و قابلیت اطمینان را متعادل می کند.تشخیص مادون قرمز 8 جفت و دسترسی چهره + QR، این پروژه یک ورودی را ارائه می دهد که زیبا به نظر می رسد، استفاده از آن آسان است و از طریق طراحی امن است. یک مرجع عملی برای پروژه های لابی تجاری مشابه.
